おくだけガードマン

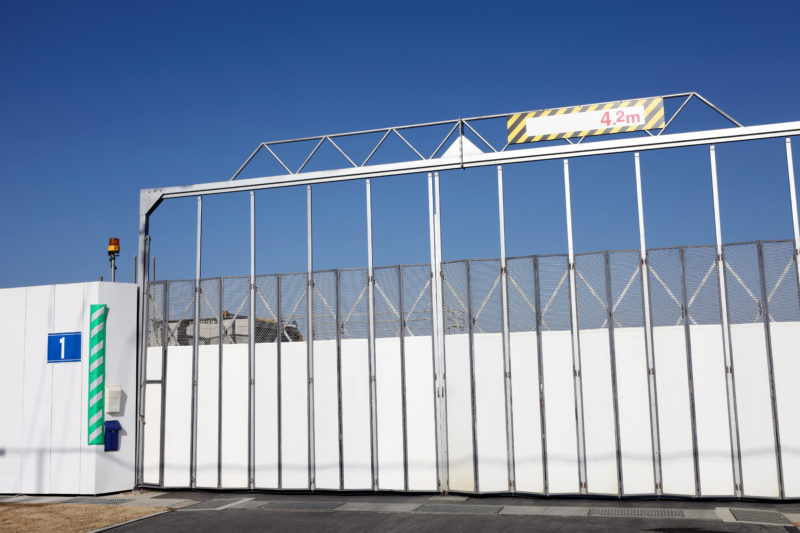

現場出入口付近の安全対策に!
NETIS登録番号:KK-210001-A

車両の入退場を歩行者にお知らせします。配線工事も電源確保も不要、
三角コーンに被せて”おくだけ”。機器の導入から運用、移設なども
簡単に行うことが可能です。

 新製品「ソーラー式リピーター(無線中継器)」

センサーと警報器の無線通信を中継します。
建物や仮囲いなどで見通しが取れない環境でも
おくだけガードマンの利用を可能にします。

おくだけガードマンのおすすめポイント

簡単設置

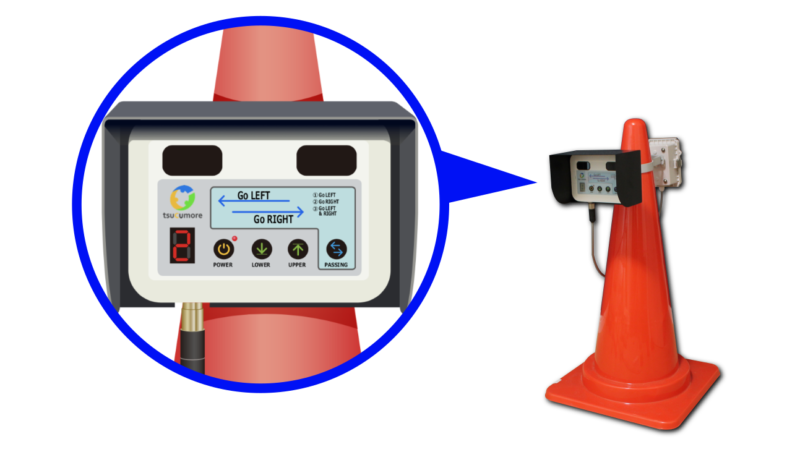

三角コーンに被せて”おくだけ”。反射板も光軸調整も不要、設定はセンサー前面の4つのスイッチで誰でも簡単に設定ができます。

通信距離は「見通し200m」

ワイヤレス通信でケーブル配線不要です。アンテナを変更すれば「1Km超」の通信が可能です。

機器構成を自由にカスタマイズ

センサー、警報器、リモコンの台数は複数台でペアリングの設定が可能です。

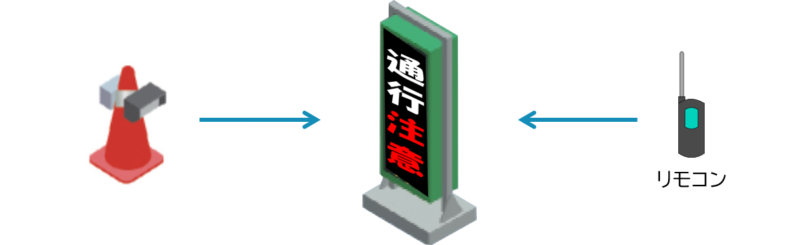

「LED標示機」と連動可能

”お手持ちの” LED標示機と連動することで、より安全で的確な注意喚起を行えます。事前にメーカーと型式をお知らせ下さい。

電源は3つのパターンから

設置環境に合わせて3つのパターンをご用意しています。電源確保ができない場所でも設置が可能です。

ここも見逃せない、チェックポイント!
  • 警報音声、警報時間の変更が可能です。
    歩行者や運転者など注意喚起を行う対象者や、ご使用環境により設定を変更することができます。
    ※デフォルト 音声:♪ピンポン 車が通ります、ご注意下さい。(約10秒)
  • 最長通信距離は1km
    センサーと警報器の距離が「見通し200m」を越える場合は、長距離仕様のアンテナに変更してご利用下さい。→通信距離の測定テスト

検知エリアの設定

設置方法のご紹介

 三角コーンへの設置はもちろん、単管パイプ設置用の金具もご用意しております。

車両入退場センサー「おくだけガードマン」ご紹介|株式会社ツクモア

構成機器

主な仕様

センサー部

検知距離0~9m
検知方向左・右・両方向
投光用光源赤外LED
設定項目電源:ON/OFF
検知エリア:上限/下限
検知方向:左/右/両方向
無線周波数426MHz帯(4ch)
無線通信距離見通し約200m
※指向性アンテナに変更→約1km
電源電圧DC12V
消費電流30mA
外形寸法161(W)×335.6(D)×114(H)mm ※設置金具含む
設置金具・三角コーン用(高さ700mmの標準規格)
・単管パイプ用クランプ

単三バッテリーボックス(単三電池×4本) ※センサー専用

出力電圧・電流DC12V(最大1A)
外形寸法98.5(W)×82.3(D)×128.4(H)mm
重量350g ※単三電池含まず

単一バッテリーボックス(単一電池×4本) ※センサー・警報器両用

出力電圧・電流DC12V(最大1A)
外形寸法150(W)×112(D)×195(H)mm
重量980g ※単一電池含まず

警報器部

警報音声(ピンポン)車が通ります、ご注意ください
音圧レベル100dB ※音量調節可能
設定項目電源:ON/OFF
音量:10段階
無線ペアリング
音声繰り返し回数:1~5回(10~50秒)
電源電圧DC12V
消費電流約0.5A(警報時)/20mA(待機時)
外形寸法200(W)×131.5(D)×301(H)mm
※マグネット含む、ケーブル含まず
重量1.8kg ※マグネット含む、ケーブル含まず
設置金具底面マグネット(Φ66)×2個 ※別途、単管設置用金具あり

リモコン

操作項目警報ON/OFF
通信距離見通し200m ※ご使用環境による
外形寸法 63(W)×31(D)×12(H)mm ※アンテナ、ストラップ含まず

ソーラー式バッテリー

出力電圧DC12V
蓄電容量センサー用:14Ah
警報器(他)用:80Ah
ソーラーパネル42W
給電時間設定ON/OFF時間設定可

販売レンタルの取り扱いをしております。
デモ機のご用意も可能です。お気軽にお問い合わせください。
