作業者通知AIカメラ

 カメラが捉えている映像から人物(作業者や歩行者)をリアルタイムに認識し、モニター映像のアラート表示と警報音でオペレーターに危険をお知らせします。外部スピーカーや回転灯で重機周辺の作業者にも注意喚起を行うことが可能です。

作業者通知AIカメラシステム

精度の高い人検知

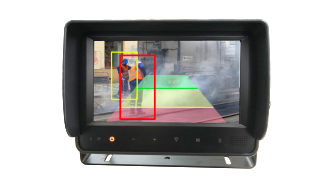

 画像認識による人検知機能で、作業者がICタグなどを携帯する必要がありません。直立している人だけでなく、しゃがみこんでいる人なども漏らさず検知します。検知距離により、緑→黄→赤と警報アラートの表示色が切り替わり、ブザー音は連続音に切り替わります。

重機周辺の作業者へ警報

 回転灯や外部スピーカーと連動させることで、オペレーターだけでなく重機周辺の作業者にも注意喚起を行います。ツクモアの製品と組み合わせれば、様々なカスタマイズが可能です。

4分割モニター_AIカメラ
4台のカメラを同時モニタリング

 4台のカメラを分割表示でモニタリングできるクワッドモニター。複数のカメラとヒト検知機能でオペレーターの死角をサポートします。

検知エリアはスマホで簡単設定

 Wi-Fi通信により検知エリアを変更します。警報音や検知距離表示の有無なども設定可能です。(別途Wi-Fiモジュール要)

基本構成機器

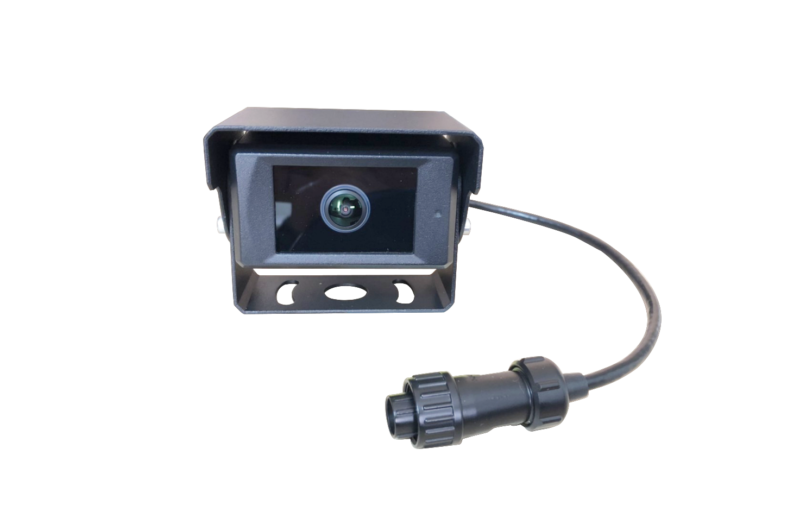

AIカメラ
7型クワッドモニター
10mケーブル
Wi-Fiモジュール

ブザー付き回転灯との連動(オプション)

 重機オペレーターだけでなく、重機周辺の作業者に対しても注意喚起が可能です。カメラは最大4台まで接続可能です。

ブザー付き回転灯
回転灯ケーブル
シグナル送信機
シグナル受信機
接続図(カメラ3台の場合)
作業者通知カメラシステム(AIカメラ)~回転灯との連動~|株式会社ツクモア

主な仕様

AIカメラ

有効画素数207万画素
映像規格AHD
水平画角140度
検知距離0.5~12m
検知出力囲い枠表示/アラーム音
電源電圧DC10~32V
消費電流170mA
最低被写体照度5lux
動作温度-20~70℃
防水性能IP69K
耐振動5.9G
外形寸法97.5(W)×75.3(H)×72(D)mm
重量470g

7型クワッドモニター

画面サイズ7インチ
解像度1024×600×3
コントラスト比700:1
輝度600cd/㎡
カメラ入力4チャンネル
電源電圧DC10~32V
消費電力最大15W
動作温度-20~70℃
防水性能IP66
外形寸法197.2(W)×132(H)×30.5(D)mm
重量960g
付属品ハーネス/リモコン
日除けフード/設置金具
汎用スタンド(両面テープ)

延長ケーブル

ケーブル長10m
ケーブル外形φ7
コネクタ防水(IP67)

Wi-Fiモジュール

電源電圧DC5V
消費電流230mA
周波数2.4GHz
インターフェースUSB
動作温度-20~70℃
外形寸法102(W)×47(H)×11(D)mm
重量25g
付属品ハーネス
